JBD HV V1 SLAVE BMS 3A アクティブバランス付き

5–16S 高電圧スレーブ BMS |切り替え可能なアクティブ & パッシブ デュアル バランス、最大 3A トランスアクティブ バランス

製品概要

JBD-HVV1-S-AT V1.2.0 は、高電圧エネルギー貯蔵クラスター専用のスレーブ BMU です。 5S ～ 16S LiFePO4/NCM/NIB バッテリーをサポートし、4 チャンネル NTC 温度サンプリングを内蔵しています。オプションの 2 つのバージョン: パッシブバランス標準タイプ、または取り外し可能な絶縁トランスアクティブバランスボード (最大 3A バランス電流)。標準 RJ45 RS485 カスケード通信、4G/Wi-Fi リモート監視と互換性があり、7×24 時間のバッテリー クラスター オンライン管理を実現します。

主要な機能 (要約された公式仕様)

1. 幅広い互換性: 5S ～ 16S リチウム バッテリー パック、LFP / NCM / NIB セルをサポート
2. デュアル切り替え可能なバランシングモード
   • 工場出荷時のデフォルトとしてのパッシブバランシング
   • オプションの絶縁トランス マルチスレッド アクティブ バランス、最大 3A バランス電流
   • セル電圧の差が大きいほど、バランス電流が高くなります。超低発熱 (<20°C)

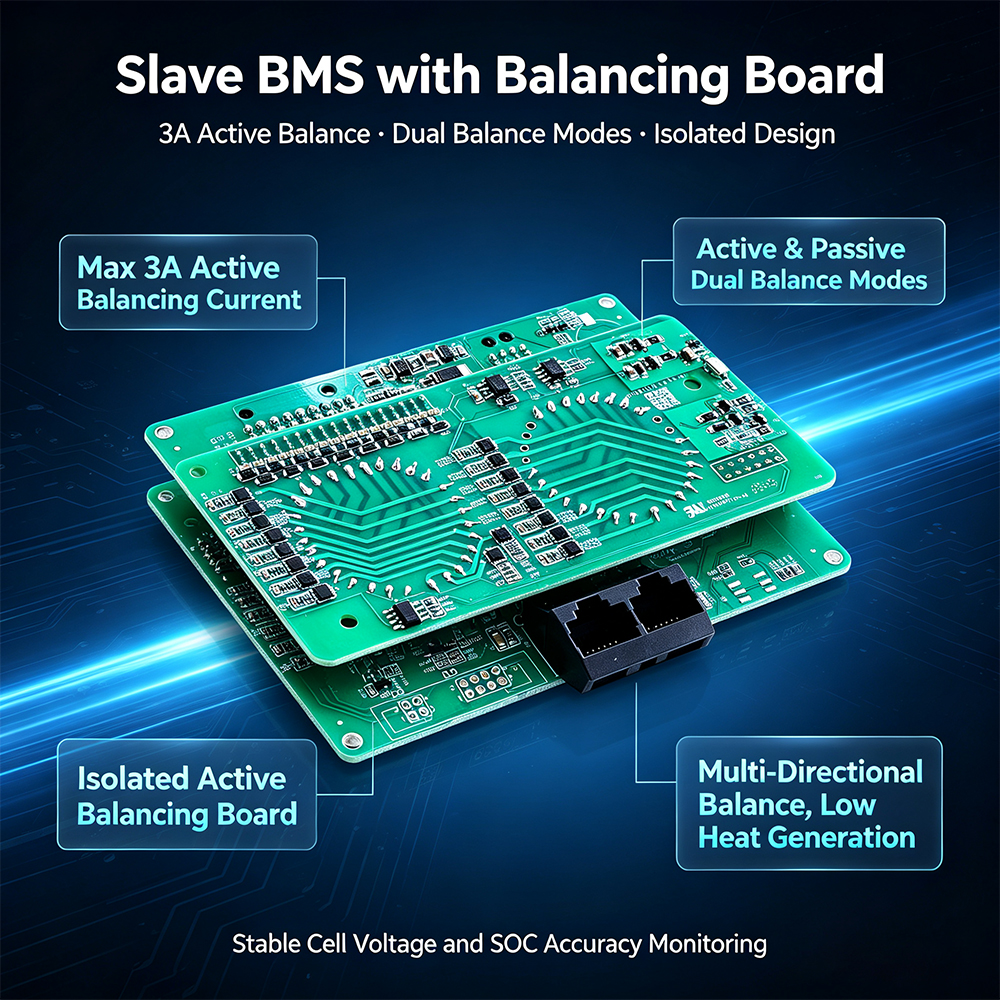

3. 独立した絶縁型アクティブバランスボード スレーブメインボードから分離されたバランシングモジュール。バランス回路に障害が発生しても、電圧サンプリング、温度検出、通信は正常に動作し、システムがシャットダウンするリスクはありません。
4. マルチスレッド同時バランス複数のセルを同時にバランス調整し、電圧偏差を排除する高速イコライゼーション

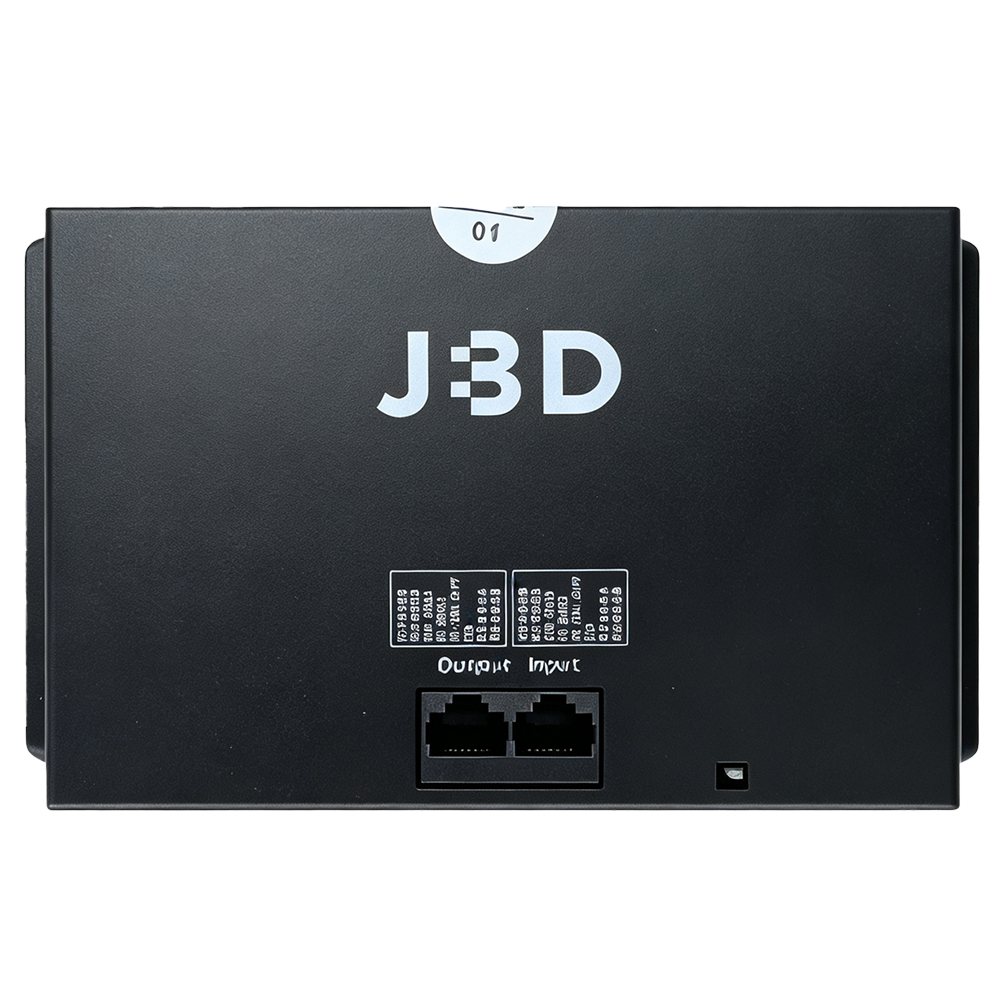

5. RJ45 RS485 カスケード通信 マルチスレーブ直列接続を容易にするデュアル RJ45 入力/出力ポート、10 メートルの安定したツイストペア伝送
6. 高精度サンプリング電圧測定誤差 ≤±3mV（25℃）フルセル電圧スキャンは 20ms 以内に終了
7. 幅広い温度適応動作時: -40℃ ~ +125℃。保存時：-65℃～+150℃
8. リアルタイムのクラスタークラウド監視を実現するWi-Fi / 4Gモジュール用のRemote Monitoring Ready Reserveインターフェース

簡単な電気仕様表

表格

2つのオプションモデル

1. パッシブバランスバージョン: コスト効率の高い基本サンプリングとパッシブイコライゼーション
2. アクティブバランスバージョン：独立トランスバランスボード付属、高速マルチチャンネルイコライゼーション

アプリケーションシナリオ

• 住宅用および商業用高電圧エネルギー貯蔵クラスター
• カスタムのラックマウント型リチウム電池キャビネット
• オフグリッド/ハイブリッド太陽光発電システム
• 大規模蓄電池エネルギー貯蔵所プロジェクト
