JBD 高電圧 BMS とインバーターの統合: Deye、Victron、産業用 ESS のプロトコルと互換性ガイド

シームレスなBMS インバーター統合は、バッテリー インテリジェンスとシステム パフォーマンスの間の重要なリンクです。プロトコルまたは機能が一致しないと、機能が損なわれ、拡張性が制限され、安全上のリスクが生じる可能性があります。 JBD の高性能 BMS は、普遍的な互換性と深いシステム統合を実現するためにゼロから設計されており、基本的な監視を超えて、エネルギー貯蔵システムの中央指令ユニットとなります。

システム技術仕様: プロトコルと統合

次の表は、従来のソリューションの制限と、JBD ハイパフォーマンス BMS の高度で柔軟なアーキテクチャを対比しています。

基本的なコミュニケーションを超えた: 統合の利点

真の統合とは、BMS とインバーターが統合システムとして動作することを意味します。当社のソリューションの構成可能な CAN プロトコルにより、メーカー固有のデータ ポイントへの正確なマッピングが可能になり、 充電状態 (SOC) 、充電/放電制限、障害フラグなどのパラメータが、Deye、Victron 、およびその他の産業用 ESS プラットフォームのインバータによって正しく解釈されるようになります。

図 1: 高度な通信トポロジ。 JBD 高電圧 BMS はインテリジェント ハブとして機能し、業界標準のプロトコルとカスタマイズ可能な通信ロジックを通じてパワー インバーターとエネルギー管理システム間のシームレスな双方向データ フローを提供します。

1. 戦略的概要 : BMS 統合の重要な役割

最新のエネルギー貯蔵システムとマイクログリッド システムでは、高電圧 BMS とインバーターがインテリジェンスと制御の重要な関係を形成します。

1.1.システムの頭脳としてのインバータ

インバータの役割は中央指令装置に進化しました。すべてバッテリーの正確な状態に基づいて、太陽光の自家消費、系統管理、バックアップに関するリアルタイムの決定を行います。高忠実度のデータ交換がなければ、インバータは「ブラインド」で動作し、バッテリの損傷や最適なパフォーマンスに達しない危険性があります。

1.2.非互換性による高いコスト

非互換性は次のように現れます。

• 運用上のダウンタイム:通信障害によりシステムがシャットダウンされます。

• 安全性の低下:熱イベント中に事前に電力を下げることができません。

• プロジェクトの失敗:長時間にわたるカスタム エンジニアリングにより、2026/2027 プロジェクトの試運転が遅れます。

1.3. JBD の哲学: オープン プロトコル アーキテクチャ

JBD は、オープン アーキテクチャを推進することで統合の脆弱性を排除します。当社のプラットフォームは業界標準プロトコルをネイティブにサポートし、 BMS インバーターの統合をカスタム ソフトウェア プロジェクトではなく信頼性の高いハードウェア接続に変換します。

2. プロトコルの状況: CAN-BUS 対 Modbus RS485

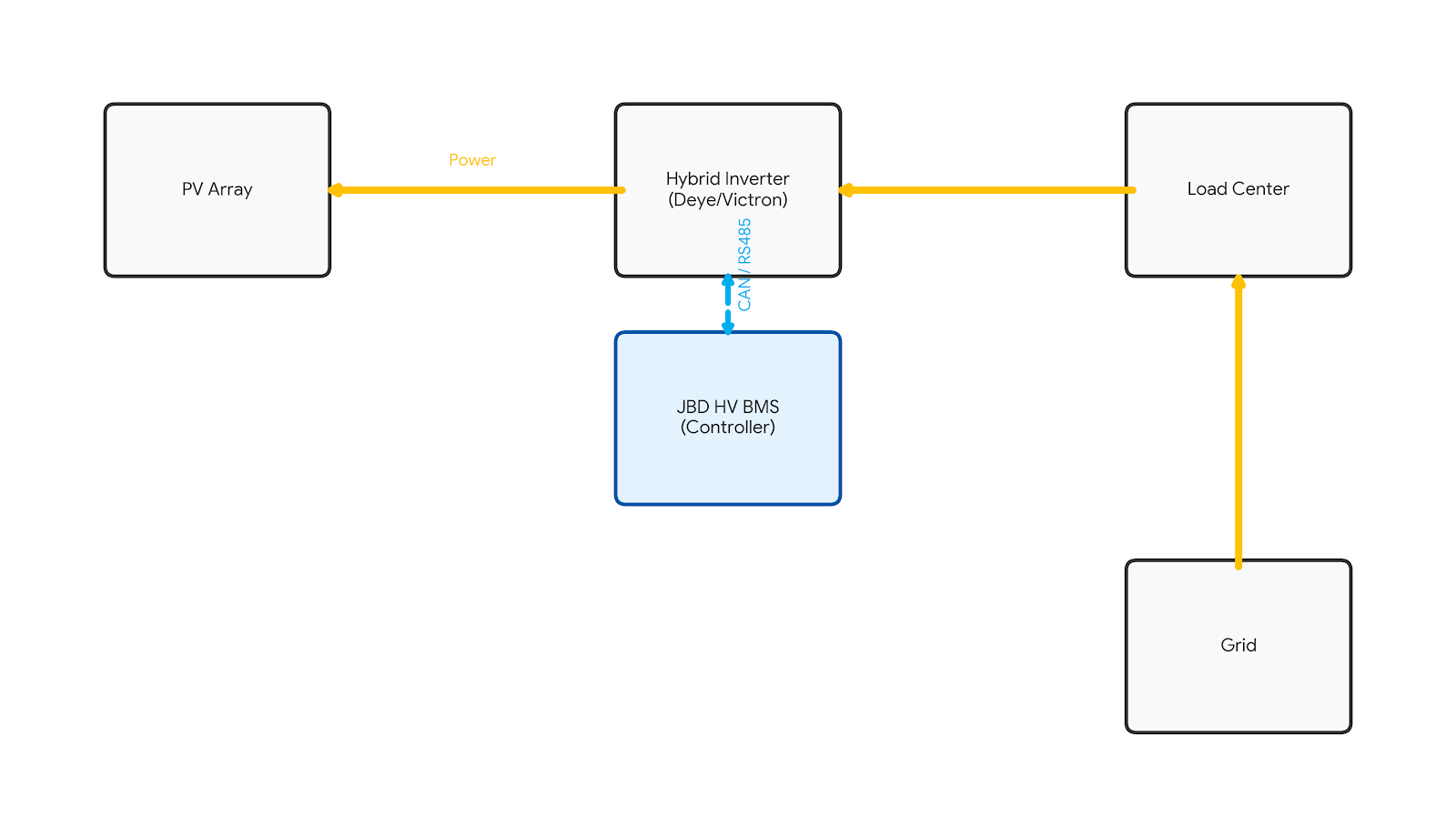

図 2: BESS システム統合トポロジ。 JBD 高電圧 BMS はインテリジェント コントローラーとして機能し、ハイブリッド インバーター (Deye または Victron など) と電源コンポーネント間の双方向データ フローを管理します。これにより、高レベルのシステム安全性を維持しながら、PV アレイ、グリッド、ローカル負荷センター全体にわたる最適化されたエネルギー分配が保証されます。

2.1. CAN-BUS プロトコル: 高速神経システム

コントローラー エリア ネットワーク (CAN-BUS) は、優先順位付けされたメッセージングを必要とするリアルタイム環境に優れています。

• Victron ESS & 250kbit/s : JBD は、Victron システムの 250 kbit/s 標準、ブロードキャスト SOC、SOH、およびミリ秒単位の決定のための電力制限をサポートします。

• マルチデバイス ネットワーク: マルチマスター アーキテクチャにより、複数のバッテリ ラックが同じバス上でブロードキャストできるため、重要なアラームがトラフィックに紛れることがなくなります。

2.2. Modbus RS485: 産業用主力製品

RS485 上の Modbus は、ポーリング間隔 (1 ～ 2 秒) で十分なシステムに最適な堅牢なマスター/スレーブ アーキテクチャです。

• Deye の互換性: 多くの高電圧 Deye インバーターは Modbus RTU を使用します。 JBD を使用すると、Deye が期待する特定のレジスタへの内部データ (例: 300.5V パック電圧) の正確なマッピングが可能になり、一般的な「レジスタ不一致」障害が排除されます。

プロトコルの比較の概要

3. 技術的な詳細: 主要なインバーター プラットフォーム

3.1. Deye ハイパワーハイブリッドインバータ

SUN-20K-SG01HP3シリーズの場合、JBD はデータの整合性と迅速な障害対応を優先します。

キーパラメータのマッピング

3.2. Victron ESS エコシステム

Victron との統合では、ネイティブCAN-BMS プロトコルを介したプラグ アンド プレイ エクスペリエンスを活用します。

• システム自動構成: 接続時に、BMS は容量と化学的性質をブロードキャストします。 Victron Cerbo GX は UI を自動的に構成します。

• VE.Bus Control : BMS が GX デバイスを介して直接、動的電流制限または調整されたシステム シャットダウンを開始できるようにします。

4. 構成と試運転のワークフロー

4.1.インストール前のチェックリスト

• ファームウェア: BMS に最新の 2026 認定ファームウェアがロードされていることを確認します。

• ツール:高電圧絶縁テスター (1000V DC) および JBD PC Suite v4.2+。

• ドキュメント: CAN FD メッセージ セットおよびインバーター インターフェイス ガイド。

4.2.段階的なプロトコル構成

1. 接続: USB-CAN ドングル経由で BMS マスターに接続します。

2. 初期化:バッテリーの化学的性質 (LFP/NMC)、シリーズ数、および公称 Ah を設定します。

3. マッピング: [CAN マッピング] タブで、インバータ プロファイル (SunSpec 702 または SMA など) を選択します。

4. 校正:セル電圧精度が±2mV以内であることを確認します。

よくある質問 (FAQ)

• Q: JBD は Victron MultiPlus-II と本当にプラグ アンド プレイですか?

  • はい。即時認識のために必要な 250kbit/s、29 ビットの識別子プロトコルを使用します。

• Q: 両方のポートを同時に使用できますか?

  • はい。ポート 1 (CAN) をインバーターに使用し、ポート 2 (RS485) を外部 EMS または SCADA システムに同時に使用できます。

• Q: 障害が発生すると何が起こりますか?

  • BMS は、高優先度の「無効」フラグをブロードキャストします。インバータはこれを解釈し、 $<100$ミリ秒以内に電力変換を停止するようにプログラムされています。

スケールする準備はできていますか?

互換性について妥協するのはやめてください。 JBD BMS を導入して、確定的な安全性とシームレスなマルチベンダーの相互運用性を実現します。

[技術データシートをダウンロード] | [トポロジーコンサルティングを予約する]
